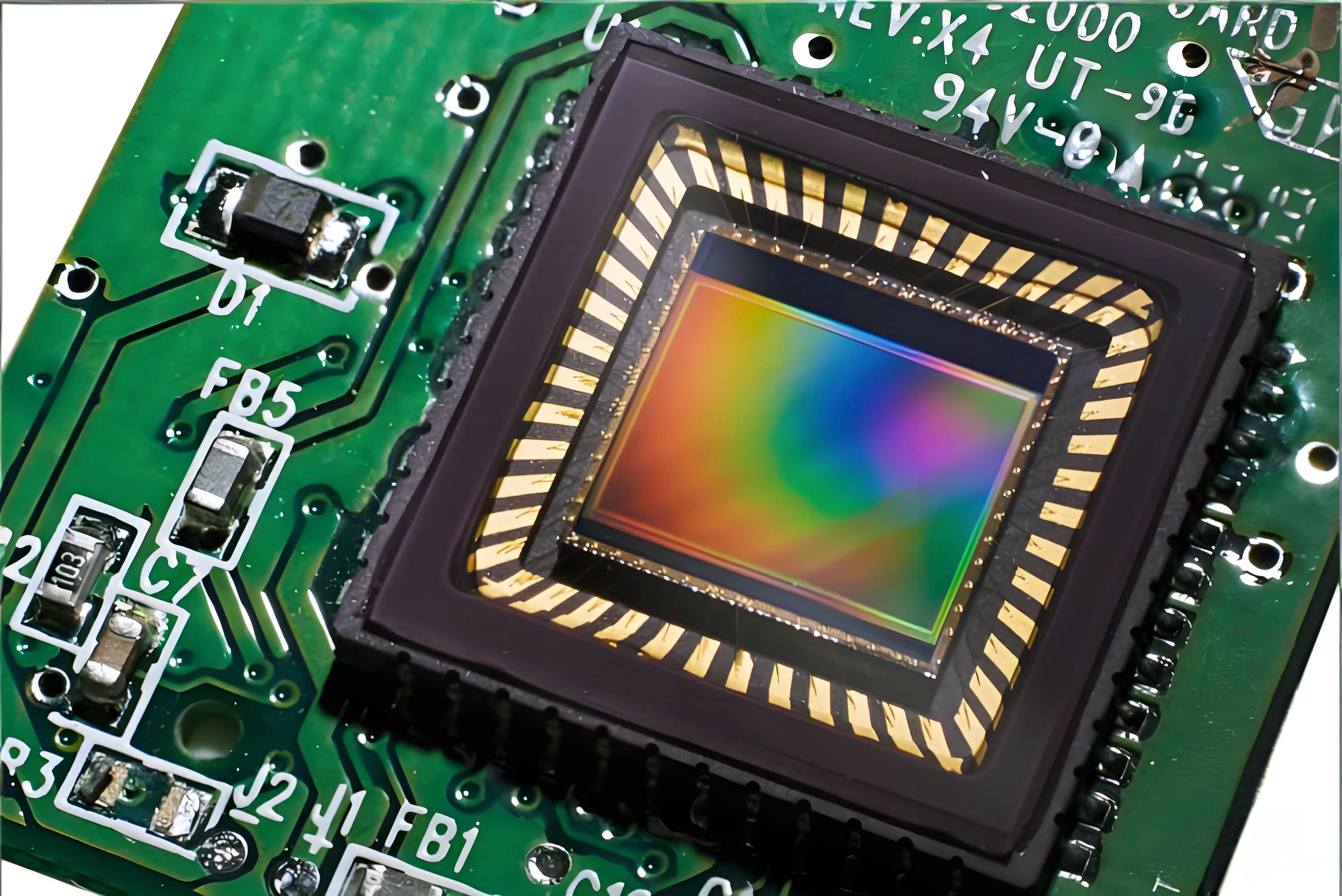

CMOS芯片作為電子設備的核心元器件，廣泛應用于攝像頭模組、傳感器、消費電子、工業控制等領域。其封裝與組裝過程中，膠水的選擇直接影響芯片的穩定性、可靠性、散熱性能及使用壽命。本文從CMOS芯片的工作特性與應用需求出發，梳理芯片膠水選擇的核心原則、關鍵考量因素及不同場景下的適配方案。
一、CMOS芯片膠水選擇的核心原則
CMOS芯片具有集成度高、工作電壓低、對熱應力和化學環境敏感等特性，因此膠水選擇需遵循以下核心原則，確保芯片性能不受影響且組裝可靠性達標：
1. 兼容性原則：膠水需與芯片表面材質（如硅、金屬電極、封裝塑料）、基板材質（如PCB、陶瓷）兼容，避免發生化學反應腐蝕材質、產生氣體或析出有害物質，導致芯片失效。
2. 低損傷原則：膠水的固化溫度、固化時間需匹配CMOS芯片的耐熱極限（多數CMOS芯片長期工作溫度不超過125℃，短期耐高溫不超過150℃），避免高溫導致芯片內部電路損壞；同時需控制膠水的固化收縮率，減少收縮應力對芯片焊點和封裝結構的破壞。
3. 性能適配原則：根據應用場景需求，膠水需具備對應的粘接強度、散熱性能、絕緣性能、耐環境穩定性（如耐溫、耐濕度、耐化學腐蝕）等核心性能，滿足芯片在不同工況下的使用要求。
4. 工藝適配原則：膠水的形態（液態、膏狀、膜狀）、涂布方式（點膠、涂膠、貼裝）、固化方式（室溫固化、加熱固化、UV固化）需與生產工藝匹配，兼顧生產效率與加工精度，避免因工藝不兼容導致組裝缺陷。
二、CMOS芯片膠水選擇的關鍵考量因素
在遵循核心原則的基礎上，需進一步細化考量以下關鍵因素，精準匹配膠水類型與規格：
（1）芯片應用場景與工況要求
不同應用場景下，CMOS芯片面臨的環境壓力差異較大，直接決定膠水的性能優先級：
? 消費電子場景（如手機攝像頭CMOS）：環境溫和（溫度-20℃~85℃，濕度40%~60%），對膠水的核心要求是低固化溫度、高粘接強度、小型化適配（細間距點膠），同時需具備一定的耐老化性，避免長期使用后脫膠。
? 工業控制場景（如工業傳感器CMOS）：可能面臨寬溫范圍（-40℃~125℃）、高濕度、振動沖擊等惡劣環境，膠水需具備優異的耐高低溫循環性能、抗振動性、耐濕熱老化性，同時粘接強度需更高，確保結構穩定性。
? 汽車電子場景（如車載攝像頭CMOS）：需滿足 Automotive Electronics Council（AEC）認證要求，耐溫范圍擴展至-40℃~150℃，同時需具備耐機油、耐剎車油等化學腐蝕性能，以及優異的抗紫外線老化性能。
（2）膠水的核心性能參數
核心性能參數是膠水適配性的直接體現，需重點關注以下指標：
1. 固化特性：包括固化溫度（室溫/中溫/高溫）、固化時間、固化方式（熱固化/UV固化/雙固化）。例如，消費電子組裝中常用室溫或低中溫（60℃~80℃）固化膠水，避免高溫?fù)p傷芯片；高精度組裝可選用UV固化膠水，實現快速固化與精準定位。
2. 粘接強度：需根據芯片重量、組裝結構（如倒裝封裝、正裝封裝）選擇合適的剪切強度（通常要求≥1.5MPa）和拉伸強度，確保芯片在運輸、使用過程中不發生位移、脫落。
3. 熱性能：包括導熱系數、熱膨脹系數（CTE）。CMOS芯片工作時會產生熱量，高導熱系數（≥1W/(m·K)）的膠水可提升散熱效率，避免芯片過熱；膠水的CTE需盡量接近芯片（硅的CTE約3ppm/℃）和基板（PCB的CTE約13~17ppm/℃），減少溫度變化時產生的熱應力。
4. 電性能：多數CMOS芯片組裝需膠水具備優異的絕緣性能（體積電阻率≥1012Ω·cm），避免漏電導致芯片短路；部分場景（如電磁屏蔽需求）可能需要導電膠水，但需嚴格控制導電粒子的粒徑與分布，避免劃傷芯片表面。
5. 耐環境性能：包括耐高低溫循環、耐濕熱（如85℃/85%RH條件下老化1000小時無異常）、耐化學腐蝕、耐紫外線等，需根據應用場景的環境壓力針對性選擇。
6. 環保與安全性：需符合RoHS、REACH等環保標準，避免含鉛、汞、多溴聯苯等有害物質；同時膠水在固化過程中應無有毒氣體釋放，保障生產環境安全。
三、不同應用場景下的CMOS芯片膠水推薦
結合上述考量因素，針對不同應用場景推薦以下適配膠水類型及特點：
（1）消費電子場景（手機、相機CMOS）
核心需求：低固化溫度、高精準點膠、輕量化、耐老化。
? 推薦膠水類型：UV固化丙烯酸酯膠水、低溫固化環氧膠水。
? 特點：UV固化膠水固化速度快（幾秒內完成固化），定位精準，適合細間距組裝；低溫固化環氧膠水固化溫度60℃~80℃，固化時間30~60分鐘，粘接強度高，耐老化性?xún)?yōu)異，且絕緣性能良好，可避免對芯片電路造成干擾。
? 注意事項：若芯片表面有遮光結構，UV光線無法穿透，可選用UV-熱雙固化膠水，先通過UV固化實現初步定位，再通過低溫加熱完成完全固化。
（2）工業控制場景（工業傳感器CMOS）
核心需求：寬溫適應、高粘接強度、耐濕熱、抗振動。
? 推薦膠水類型：中溫固化環氧膠水、有機硅改性環氧膠水。
? 特點：中溫固化環氧膠水固化溫度80℃~100℃，固化后粘接強度高（剪切強度≥2.5MPa），CTE低（約8~12ppm/℃），耐高低溫循環性能優異（-40℃~125℃循環無開裂）；有機硅改性環氧膠水在環氧膠水的基礎上提升了柔韌性與耐濕熱性，可在85℃/85%RH條件下長期工作，抗振動沖擊性能更佳。
? 注意事項：若需提升散熱效率，可選用添加氧化鋁、氮化硼等導熱填料的導熱環氧膠水，導熱系數可達1~5W/(m·K)。
（3）汽車電子場景（車載CMOS）
核心需求：耐高溫、耐化學腐蝕、符合車規認證。
? 推薦膠水類型：高溫固化環氧膠水、有機硅膠水。
? 特點：高溫固化環氧膠水固化溫度100℃~120℃，固化后可在-40℃~150℃范圍內穩定工作，耐機油、剎車油等化學腐蝕，符合AEC-Q100認證要求；有機硅膠水柔韌性極佳，耐高低溫性能優異（-50℃~200℃），抗紫外線老化性能強，適合車載戶外環境，但粘接強度略低于環氧膠水，需根據組裝結構選擇。
? 注意事項：選擇通過車規認證的膠水產品，確保其在長期高溫、振動環境下的可靠性。
（4）特殊場景（高散熱需求CMOS）
核心需求：高導熱效率、快速散熱。
? 推薦膠水類型：高導熱環氧膠水、導熱硅脂（輔助散熱）、導熱膠膜。
? 特點：高導熱環氧膠水導熱系數可達5~15W/(m·K)，兼具粘接與散熱功能，適合芯片與散熱片的一體化組裝；導熱硅脂導熱系數高（10~20W/(m·K)），但無粘接功能，需配合固定結構使用，適合對散熱要求極高的場景；導熱膠膜柔韌性好，可適配不規則結構，導熱系數1~8W/(m·K)，安裝便捷，適合批量生產。
? 注意事項：高導熱膠水通常含有金屬填料，需確保其絕緣性能符合要求，避免短路風險。
總結
CMOS芯片膠水的選擇需以“場景適配、性能匹配、工藝兼容”為核心，綜合考量芯片工況、膠水性能參數、組裝工藝等多方面因素。消費電子場景優先選擇低溫柔性固化、精準點膠的膠水；工業與汽車場景側重寬溫適應、高可靠性的膠水；高散熱需求場景則需選用高導熱系數的專用膠水。同時，批量應用前的充分驗證測試是確保膠水適配性與芯片可靠性的關鍵環節。通過科學的選擇與驗證流程，可最大程度保障CMOS芯片的組裝質量與使用壽命。漢思新材料可以提供芯片膠水的定制和相關驗證測試。
